Адаптация на линейни модули в устройство

Въведение

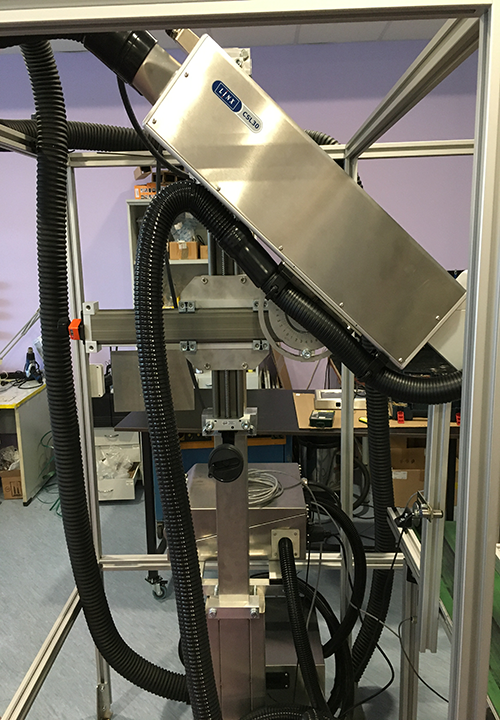

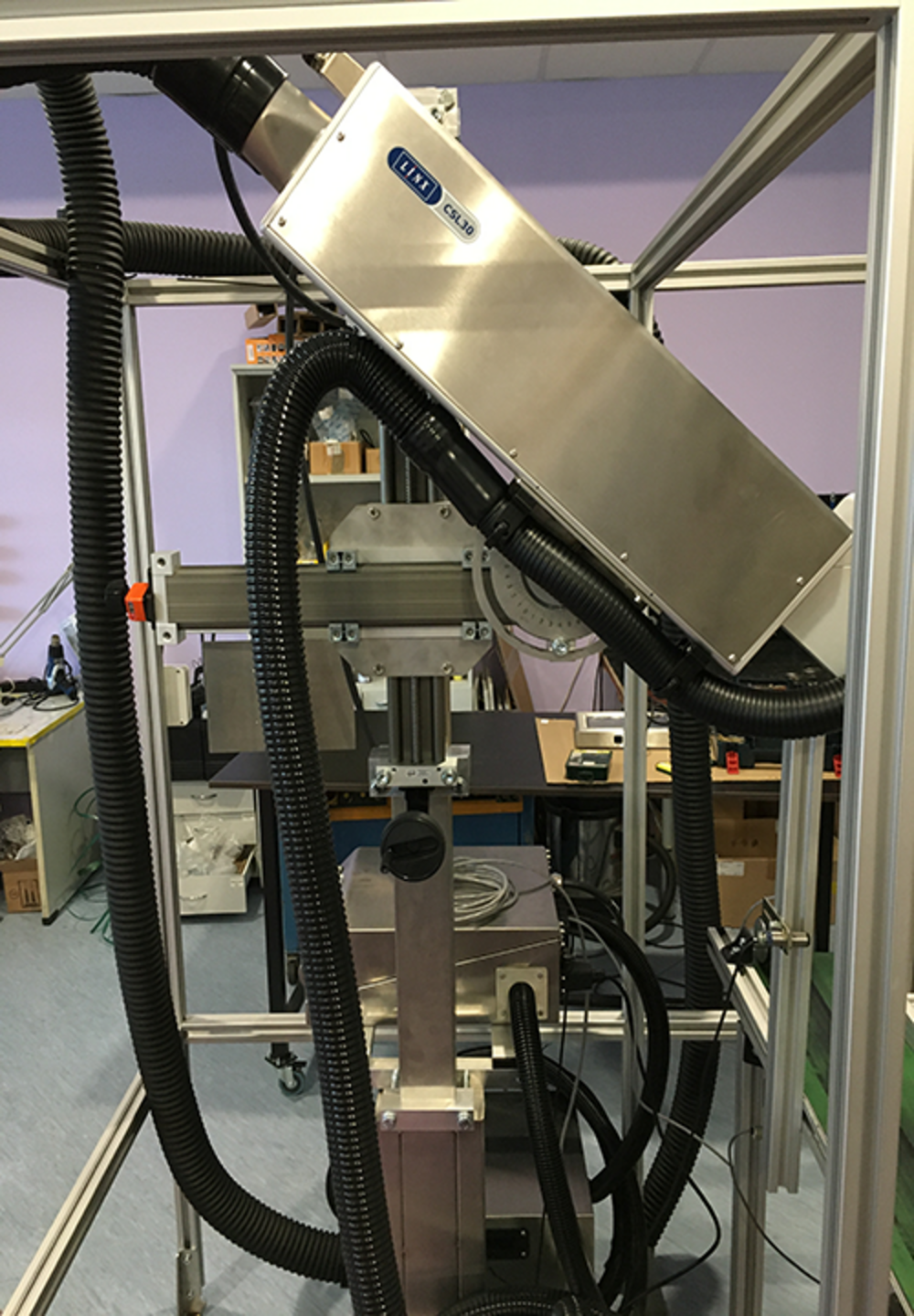

За бутилиращо предприятие доставихме и адаптирахме линейни модули в устройство за лазерно маркиране на бутилки.

Използвани продукти

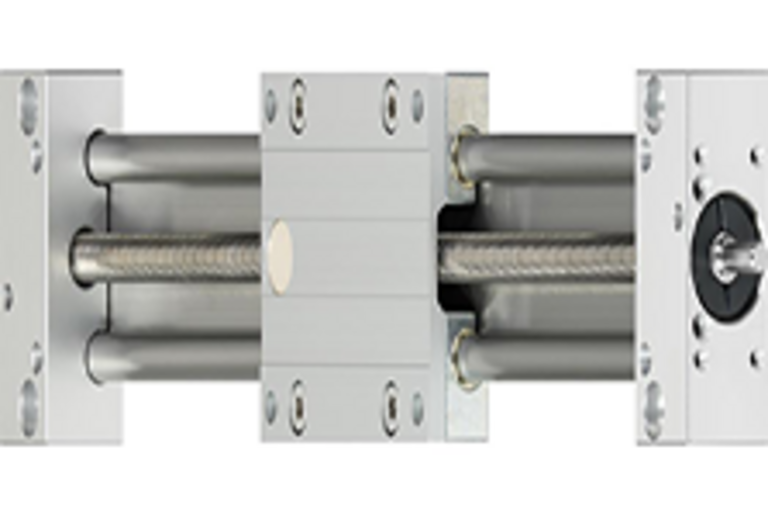

Линеен модул

Предизвикателство

Клиентът се обърна към нас с желание да предложим готово решение, което чрез ръкохватки да позиционира лазерна глава при промяна на размера на бутилките в бутилираща линия. Предизвикателство беше, че продуктът трябва да следи размера на бутилките и е необходим по-голям въртящ момент. Клиентът изискваше устойчив на корозия и необслужваем продукт.

Решение

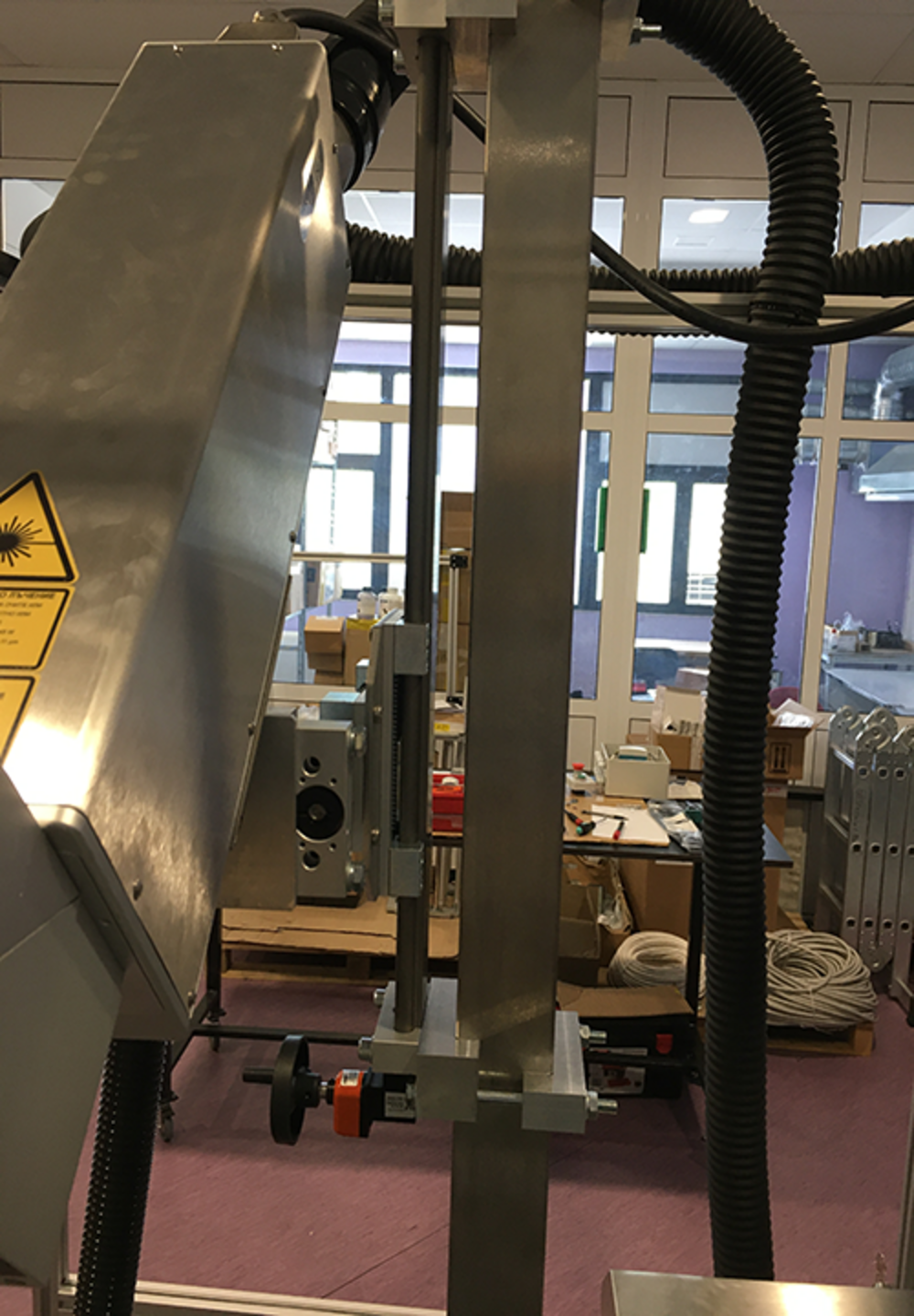

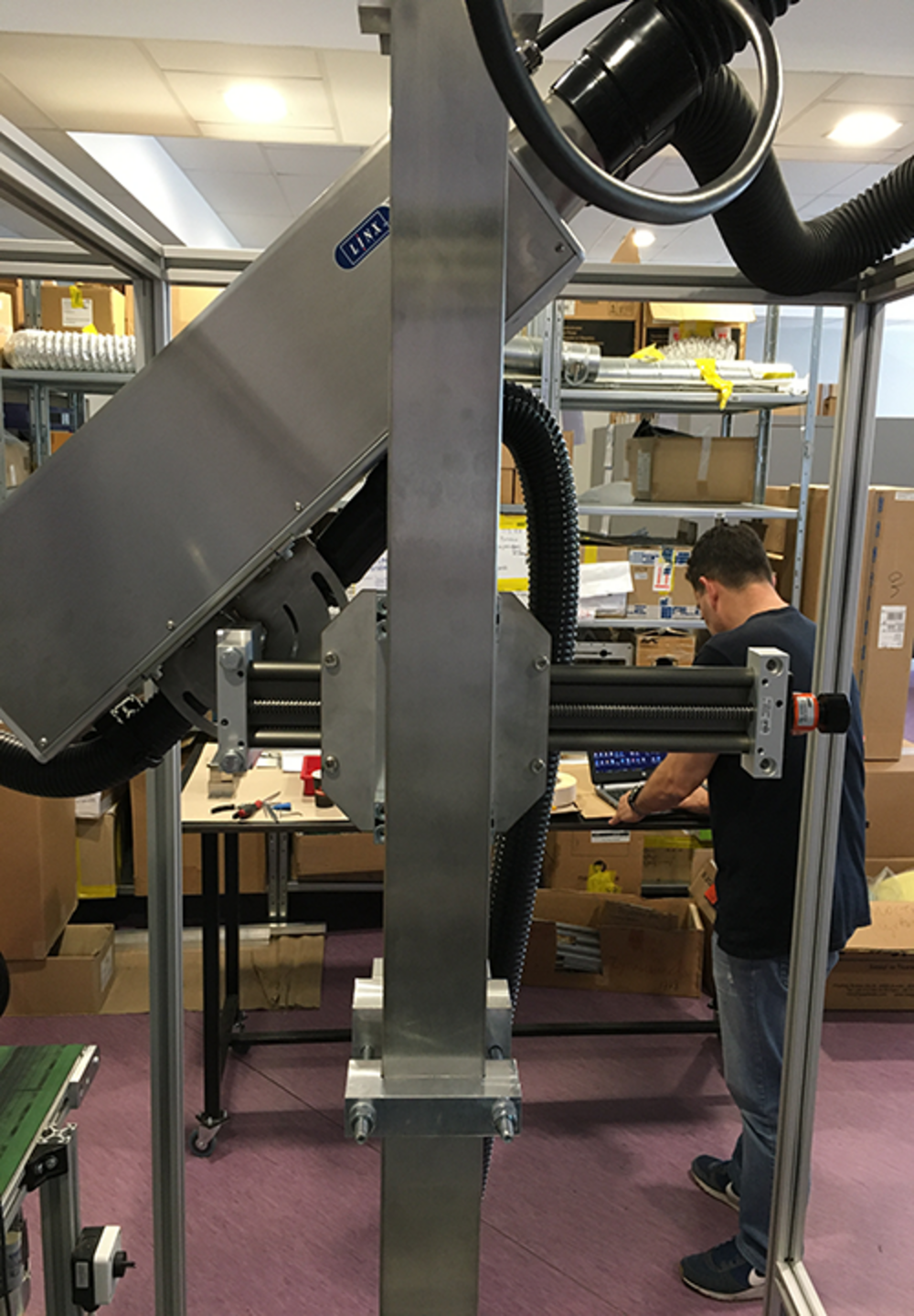

За нуждите на клиента използвахме линейни модули от серията SLW на igus. Оборудвахме модулите с индикатор за позиция и ръкохватки за задвижване. Изработихме специална междинна плоча, за която да се закрепят и да ги разположим на 90˚ един от друг. Използвахме ъглова предавка, която да пречупва въртенето на 90˚ и да осигурява по-голямо удобство.

Резултати

Клиентът получи изделие, което да отговаря на изискванията му и да покрива нуждите на технологичния процес. Изградената система осигурява по-лесна и прецизна работа.
