Техническа информация за дюзи

Редица фактори оказват влияние на избора на оптималната дюза за всяко приложение. Една част могат да се съобразят предварително, друга част позволяват корекции и възможност за адаптиране към съществуващо положение. Доверете се на нашия дългогодишен опит и консултация, а ако искате сами да намерите решение, следващата техническа информация ще ви е полезна.

Влияние на налягането върху ъгъла на разпръскване

Всяка серия дюзи е създадена за определен диапазон на налягането, в който струята е с най-оптимална ширина и дистрибуция. С увеличаване на налягането ъгълът на разпръскване се свива и поведението на дюзата се влошава.

Влияние на височината на пръскане

Дизайнът на дюзите се прави така, че да разпръскват като равнобедрен триъгълник. Това важи на сравнително късо разстояние, защото след това гравитацията оказва влияние и с увеличаване височината на пръскане струята се притваря и добива параболична форма.

Подреждане на дюзи плоска струя

Енергията на струята не е равномерна по цялата ѝ ширина и обикновено в краищата е намалена. Поради тази причина е важно да се осигури правилно застъпване на струите, като ширината на струята B трябва да се застъпва от 1/3 до 1/4. Разстоянието между две съседни дюзи се изчислява по следната формула: E=7/10.B. Дюзите се завъртат на 5÷15° по надлъжната ос на тръбата, за да се избегне сблъскването на две съседни струи, като същевременно се осигури последователното им наслагване.

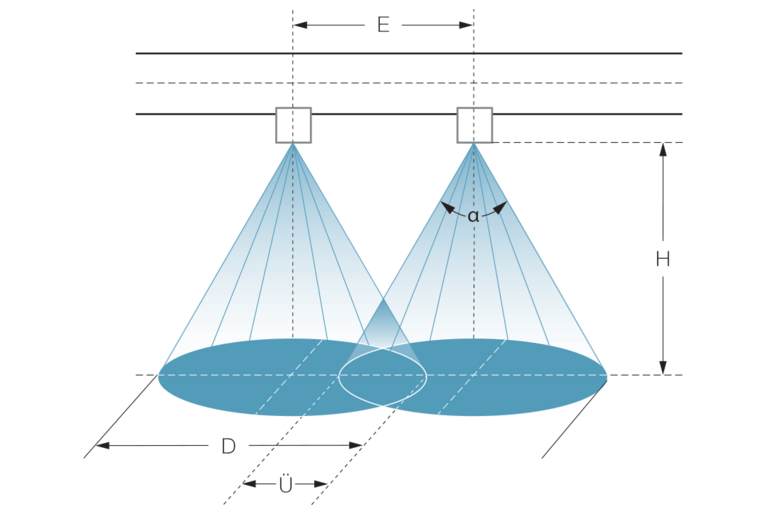

Подреждане на дюзи плътна и куха конусна струя

Енергията на струята не е равномерна по цялата ѝ ширина и обикновено в краищата е намалена. Поради тази причина е важно да се осигури правилно застъпване на струите, като диаметъра на струята D трябва да се застъпва от 1/3 до 1/4.

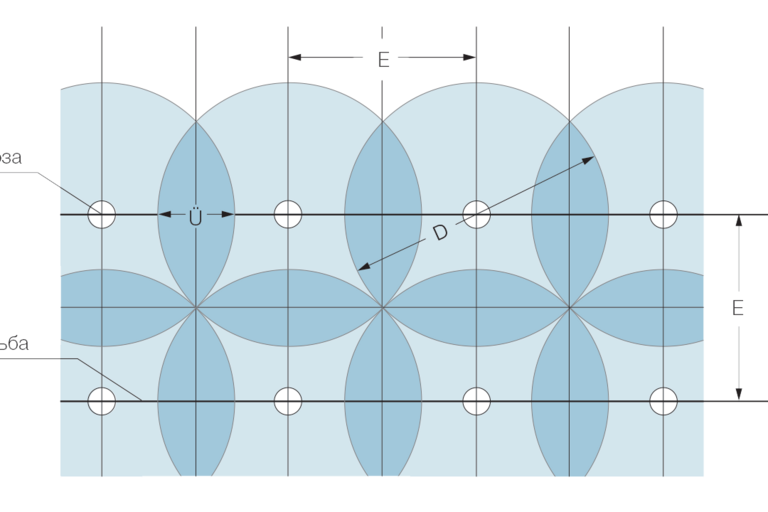

Квадратно застъпване

Разстоянието между две съседни дюзи се изчислява по следната формула: E=D/√2

Застъпването между две съседни дюзи се изчислява по следната формула: Ü=D-E

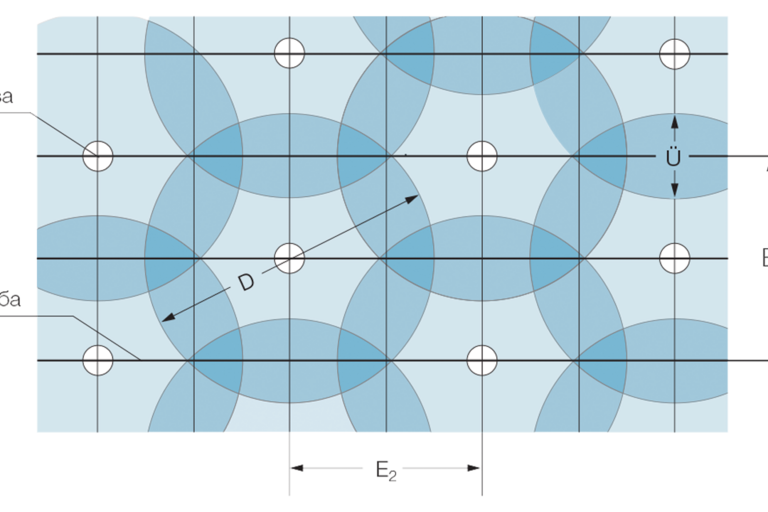

Шахматно застъпване

Разстоянието между две съседни дюзи по вертикала се изчислява по следната формула: E1=D/2.√3

Разстоянието между две съседни дюзи по хоризонтала се изчислява по следната формула: E2=3/4.D

Застъпването между две съседни дюзи се изчислява по следната формула: Ü=D-E1

Определяне диаметъра на захранващата тръба

При проектиране на тръбни трасета се съблюдават множество фактори и това се отнася и при определяне диаметъра на захранващата тръба за една или повече дюзи. От него зависят загубите на налягане от местни съпротивления, нежелана турбулентност на потока, достатъчно флуид съобразно разхода на дюзите, равномерното им захранване и т.н. Особено е важно да се подбере подходящ диаметър на тръбата при колектори с няколко дюзи.

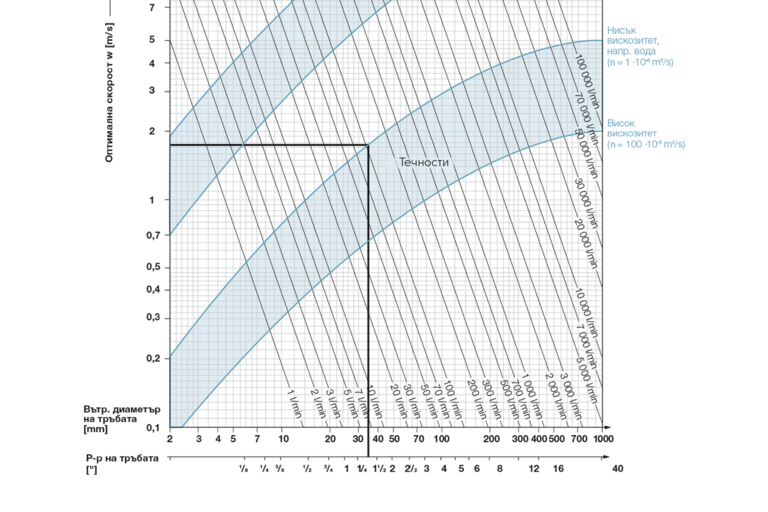

Предложената графика дава възможност за определяне диаметъра на захранващата тръба съобразно очаквания разход на дюзата или дюзите. По оста X е диаметърът на тръбата, по оста Y е скоростта на потока. За оптимална скорост се приема между 1 и 2 m/s. Отдолу-нагоре с наклон наляво вървят прави линии, съответстващи на определен разход на флуид на минута. Отдясно-наляво слизат параболични линии, образуващи вискозитетни прозорци за течности и газове. Графиката се ползва по следния начин (пример): необходимо е да се разпръскат 100 l/min вода. Намира се пресечната точка на наклонената вертикална линия, съответстваща на 100 l/min, с горната вискозитетна граница на графиката за течности. От тази пресечна точка се пуска перпендикулярна права надолу към оста X и пресечната точка с нея определя минималния типоразмер на нужната тръба. Препоръчва се да се вземе най-близкият по-голям типоразмер тръба (в случая 1 1/2").

Изтегли графика
