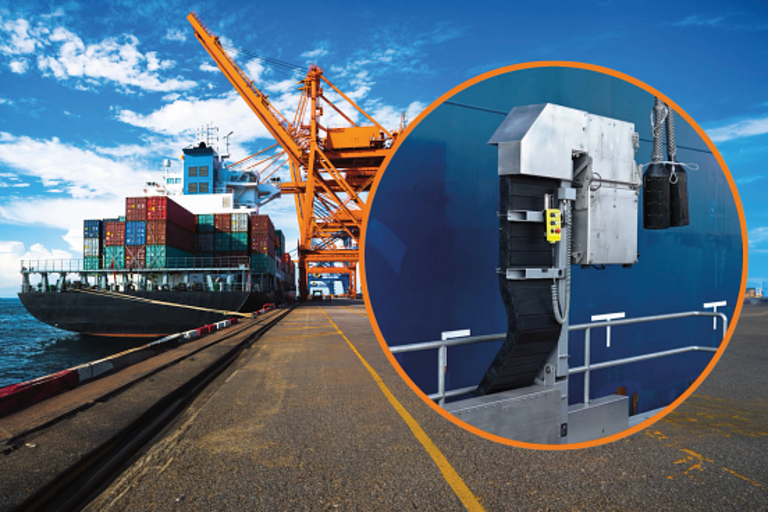

HENNLICH решения за Shore Power: гъвкаво и надеждно електрозахранване на кораби в пристанищата
Shore Power (наричано още cold ironing) позволява на акостирал кораб да се захранва директно от електрическата мрежа на брега. При реалните Shore Power проекти предизвикателството рядко е единствено в подаването на електроенергия към кораба. В много случаи основният инженерен въпрос е как да бъде управляван силовият кабел така че връзката между брега и кораба да остане безопасна и функционална при различни позиции на акостиране, движенията на плавателния съд спрямо кея и променящи се външни условия.
HENNLICH предлага решения за различните етапи на Shore Power връзката от igus® – от самия силов кабел до системата, която го води, подава и позиционира. Сред тях са специално предназначени кабели за Shore Power, e-chain reel, e-spool Shore Power и решения за mobile Shore Power при дълги ходове.
В тази статия ще разгледаме:
- Какво представлява Shore Power и защо кабелната връзка е ключова за нея;
- Кои са основните предизвикателства при свързването на кораб към брегово захранване;
- Какви решения предлага HENNLICH за различните сценарии — от кабела до системата за движение;
Какво представлява Shore Power?
Shore Power системите позволяват на кораб, който е на пристанище, да получава електроенергия от брега. Така бордовите системи могат да бъдат захранвани без използване на собствените генератори на кораба по време на престоя му на кея. Тези системи могат да допринесат за намаляване на емисиите във въздуха, шума и вибрациите в пристанищната зона. Международните стандарти IEC/IEEE 80005-1 за високоволтови (HVSC) и IEC/IEEE 80005-3 за нисковолтови (LVSC) Shore Power връзки определят изискванията към системите за брегово електрозахранване.
Какви са предизвикателствата при Shore Power връзките?
При традиционна стационарна връзка местоположението на точката за захранване до голяма степен определя кои кораби могат да бъдат свързани. При контейнерните терминали например корабите пристигат и отплават ежедневно, а гъвкавото разпределение на местата за акостиране е важно за ефективното използване на кея.
Според конфигурацията на кораба системата за кабеловодене на борда може да има ограничена максимална дължина на разгръщане – например до около 35–55 m. Ако кабеловодещата система на борда има такова ограничение, фиксираната Shore Power връзка на кея силно стеснява зоната, в която корабът може да акостира и да се включи.
Това означава, че при проектирането на Shore Power система трябва да се вземат предвид не само електрическите параметри, но и движението, дължината на трасето, начинът на водене на кабела и конкретната конфигурация на пристанището. При приложения, в които кабелът се движи постоянно, той трябва да бъде подходящ за динамично натоварване. При по-дълги трасета пък е необходимо решение, което да управлява кабела по контролиран начин и да позволява необходимото движение, без кабелът да бъде ограничение за работата на системата.
Решения за различни Shore Power приложения

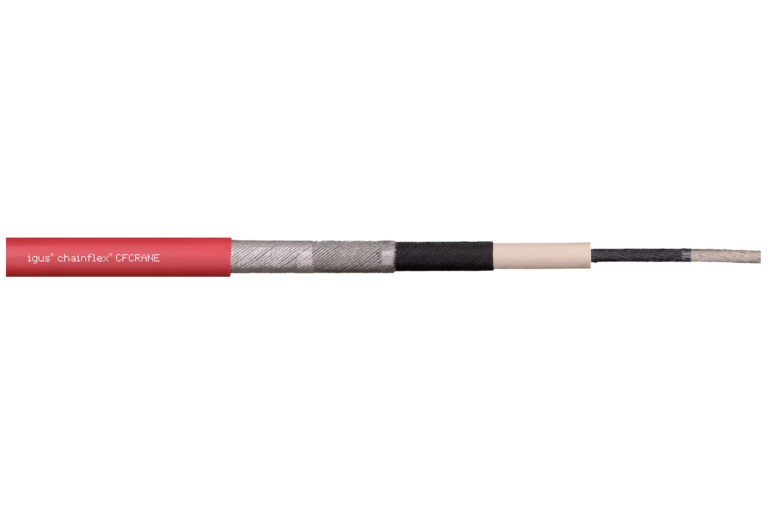

Кабели за Shore Power връзки
Независимо коя система управлява движението, в основата стои кабел, способен да издържи на постоянно движение. HENNLICH предлага TPE и PUR chainflex® кабели от igus, разработени за непрекъснато движение и подходящи за високи опънни и притискащи натоварвания и екстремни атмосферни условия. Изборът на кабел е основна част от цялостното решение, когато захранващата връзка е подложена на постоянно движение, механични натоварвания и външни атмосферни влияния.

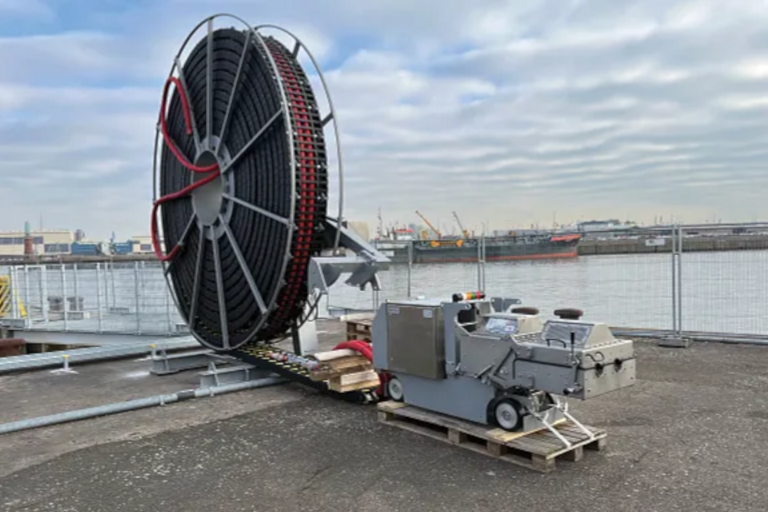

e-chain reel – защитено кабеловодене
igus e-chain reel комбинира моторизирано развиване на енергийна верига с мобилна Shore Power точка за свързване. Системата предпазва и управлява силовия кабел, вместо той да остава свободно върху терминала, и позволява по-гъвкаво обслужване на различни типове кораби, което повишава безопасността и удължава експлоатационния живот на системата. Това го прави подходящ вариант както за нови Shore Power инсталации, така и при модернизация на съществуваща инфраструктура.

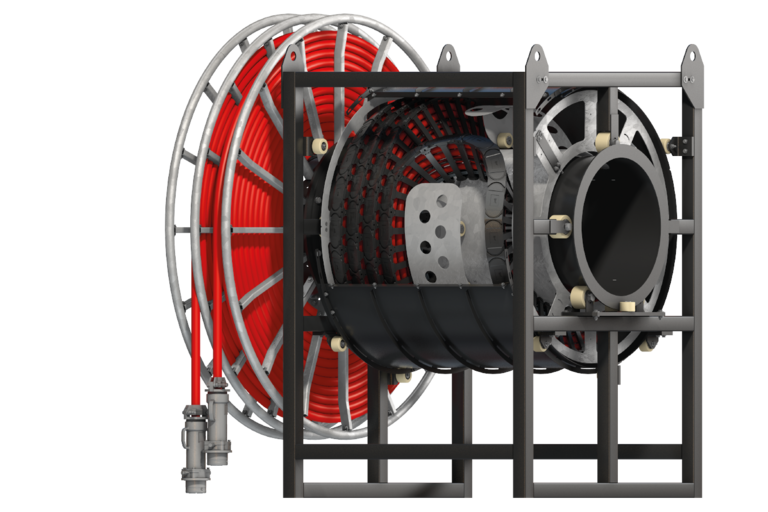

e-spool Shore Power – непрекъснато кабеловодене
При приложения, при които кабелът трябва многократно да се подава и прибира – например на борда на кораб или в база с чести операции по свързване – е необходимо контролирано подаване и прибиране на кабела. igus e-spool Shore Power представлява моторизиран кабелен барабан, който използва twisterchain модул вместо традиционен плъзгащ пръстен (slip ring). Така кабелът се води непрекъснато през системата, без необходимост от плъзгащи контакти.
Системата е с по-малко чувствителни електрически компоненти, което улеснява поддръжката и инспекцията. Устойчивостта на морска вода, студ, топлина и вибрации позволява монтаж директно на борда на кораба – както като полу-мобилна система в 12-метров контейнер близо до кърмата, така и като постоянно инсталирана система в централната част на кораба.

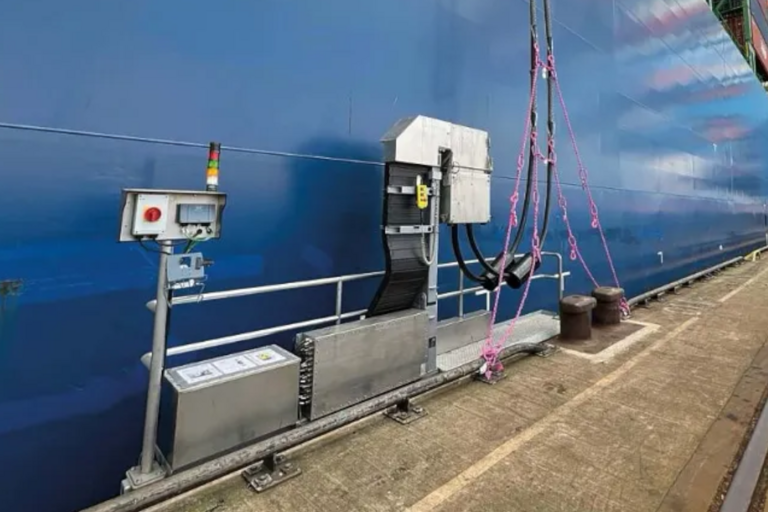

Mobile SPO за дълги ходове – покриване на големи разстояния по кея
Когато една Shore Power връзка трябва да покрива голямо разстояние по кея, мобилната система позволява точката за свързване да бъде позиционирана според мястото, на което е акостирал корабът. Решението е мобилна точка за свързване (SPO), която се движи по протежение на кея и достига кораба, независимо къде е акостирал. При long-travel решенията са възможни ходове от 450 m и повече, в зависимост от конфигурацията на системата, като модулният дизайн осигурява надеждност и по-дълъг експлоатационен живот. Възможността една мобилна точка да обслужва различни позиции по кея може да намали необходимостта от множество фиксирани точки и свързаните с тях инсталационни и поддържащи разходи.
Shore Power в реални приложения
В пристанището на Хамбург три мобилни Shore Power връзки обслужват различни позиции на контейнерните кораби по дължини от 300, 150 и 110 m. Така точката за свързване може да бъде позиционирана според мястото на акостиране.

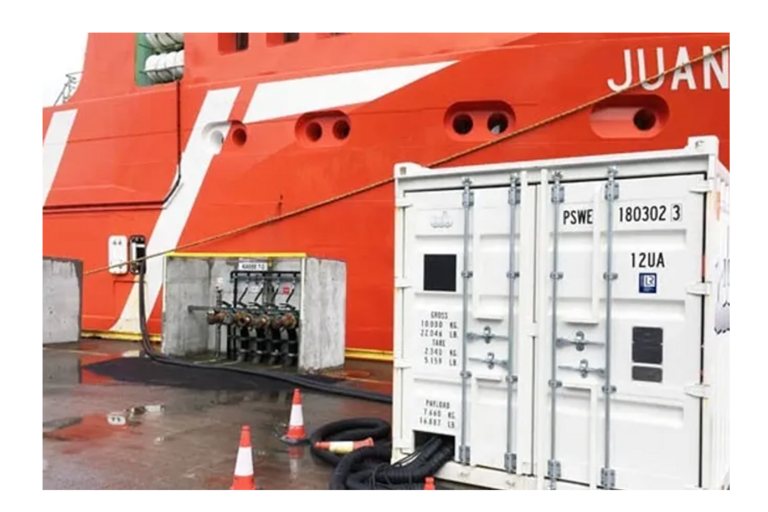

Друг пример е offshore базата Mongstad в Норвегия, където e-spool Shore Power е интегриран в 3-метров контейнер и може да бъде позициониран според нуждите на различните кораби, които посещават базата до два пъти дневно.
HENNLICH – избор на решение според приложението
При Shore Power кабелът и системата за кабеловодене трябва да се разглеждат като част от цялостната конфигурация. Дължината на трасето, движението, начинът на акостиране и условията на експлоатация определят какъв тип решение е подходящо за конкретното приложение.
В HENNLICH можем да съдействаме при избора на подходящо решение според конкретните параметри на приложението – от кабели за динамично движение до e-chain reel, e-spool и mobile Shore Power системи за големи дължини на трасето.
FAQ
Shore Power е система, чрез която корабът получава електрозахранване от брега по време на престоя си в пристанището, вместо да разчита на собствените си генератори.
При динамични Shore Power връзки кабелът трябва да бъде безопасно воден и управляван при движение между брега и кораба или по протежение на кея. Подходящата кабеловодеща система предпазва кабела и позволява контролирано движение според конфигурацията на приложението.
e-spool Shore Power е моторизиран кабелен барабан с twisterchain® модул вместо slip ring, който позволява непрекъснато водене на кабела през системата. Предназначен е за приложения, при които е необходимо контролирано подаване и прибиране на кабела.
Mobile Shore Power е подходящо, когато точката на свързване трябва да може да се позиционира спрямо различни места на акостиране. При long-travel решенията за mobile SPO са възможни ходове от 450 m или повече.
Изборът зависи от специфичната конфигурация на пристанището – какви са електрическите изисквания, дължината на кея, типът на акостиращите кораби и локалните атмосферни условия. HENNLICH може да съдейства при определянето на подходящото решение според конкретното приложение.
